列车承载鞍自动化三维测量

随着高速列车的快速发展，其高速化和重载化对列车的运行安全提出了更高的要求。车轮、铁轨、承载鞍等列车重要部件的制造精度决定着列车运行的安全性和稳定性。因此，在生产和运维过程中需对其进行严格的尺寸精度检测。惟景三维自主开发的AutoScan系列自动化三
维测量设备，已在轨道交通行业的多家重点单位得到长期稳定应用，取得了良好的应用效果。

在铁路车辆段的大修过程中，采用传统方法检查轴承鞍座轴套的磨损情况既繁琐又缺乏足够的精度。通过实施自动化三维扫描，可以快速扫描和分析轴套的磨损状况。该系统在完全无人值守的流程中自动生成检查报告和合格/不合格信号，从而显著提高维护效率。

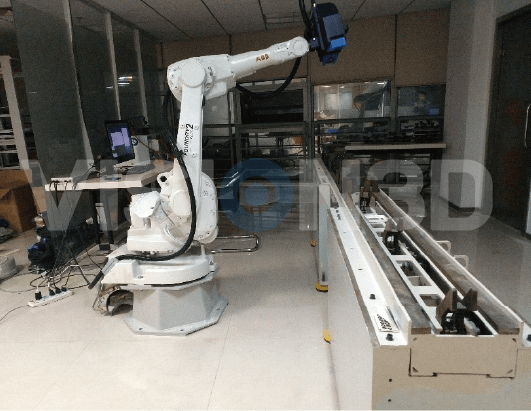

测量设备： AutoScan™系列

工件状态：在MRO期间于环境温度下拆卸

零件尺寸： 250 × 160 × 147 毫米

周期时间：每单位 2 分钟

检查项目：鞍座表面磨损量（磨损深度）

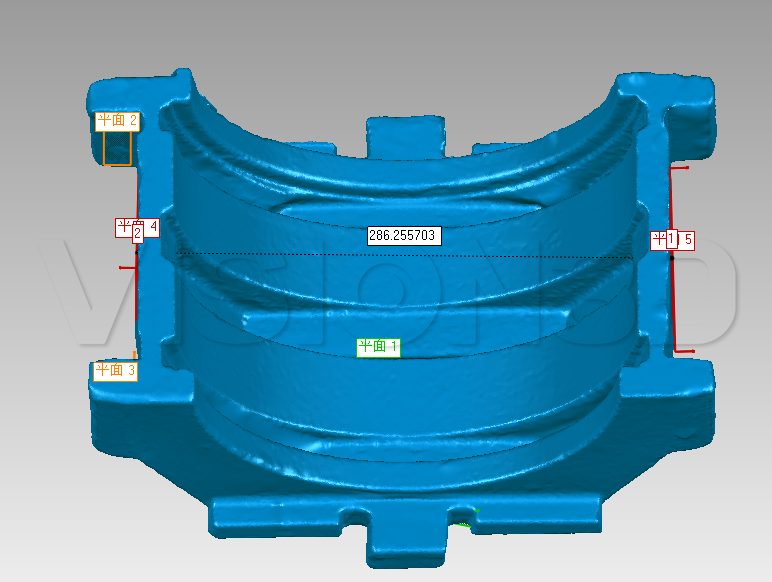

—  三维扫描点云数据  —

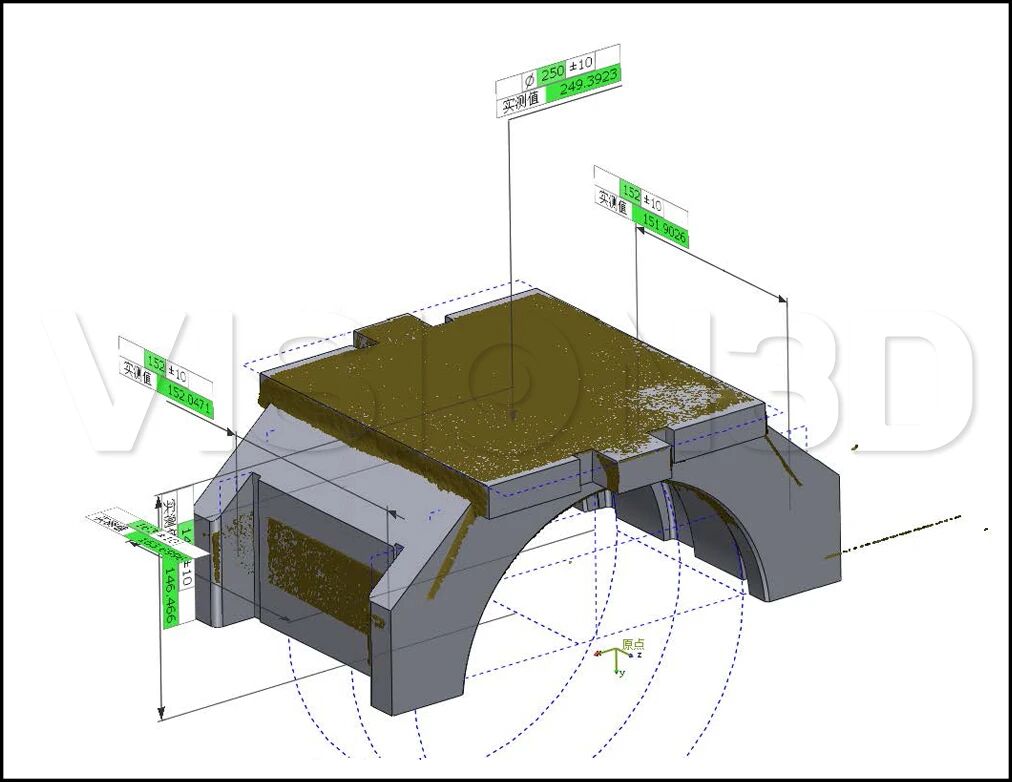

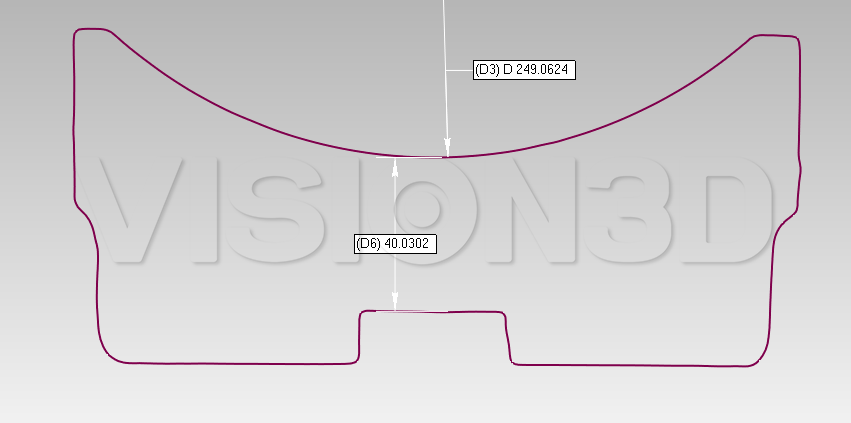

三维检测数据报告

三维检测数据报告
