您在电子电器计量领域的合作伙伴

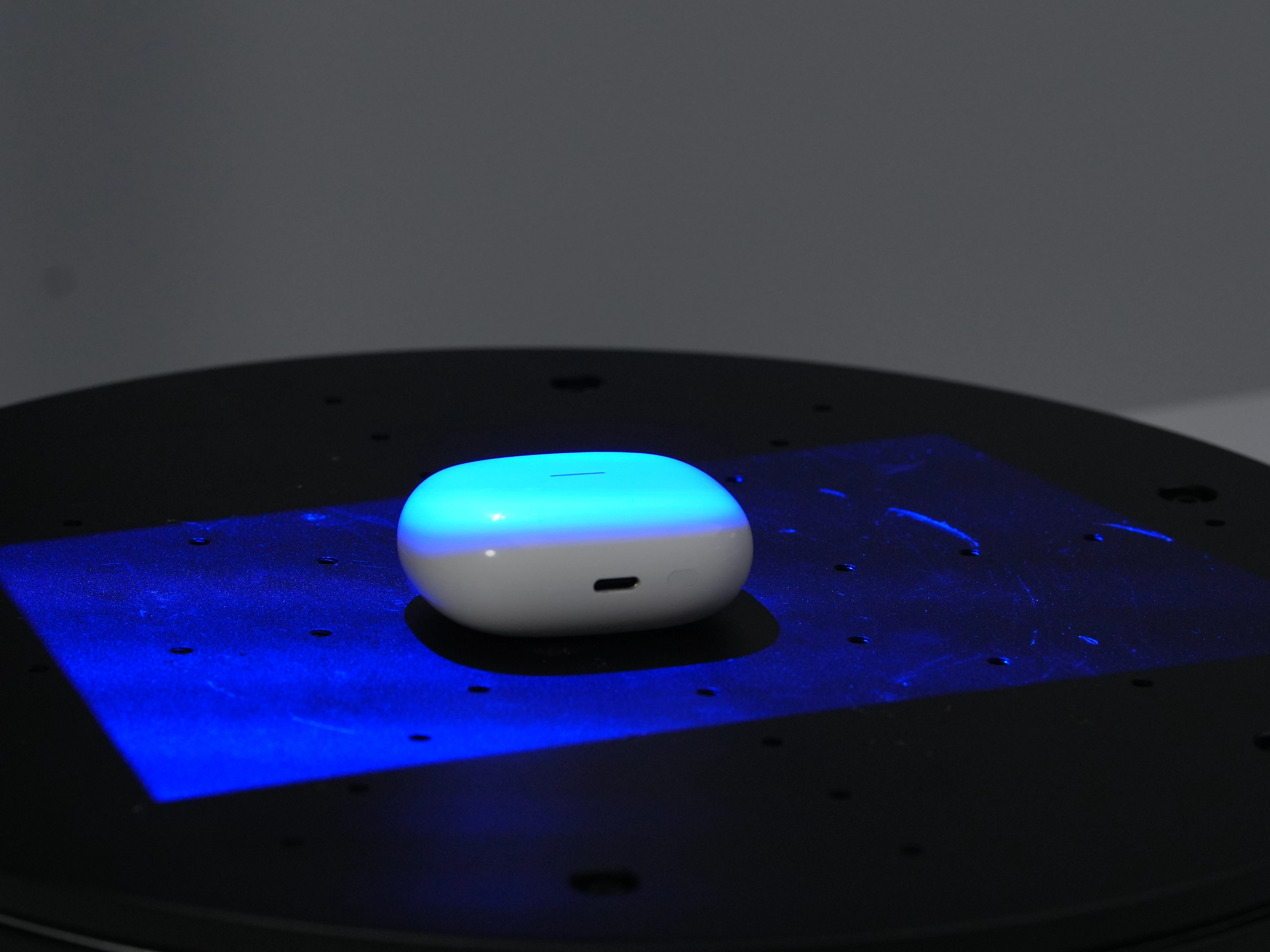

3C电子正在走入每个人的生活中,随着技术进步和使用需求的多样化,电子产品智能化发展的同时,产品结构也愈加复杂。高效精准的尺寸检测与质量控制,成为了贯穿研发设计到生产制造全流程的核心关键。

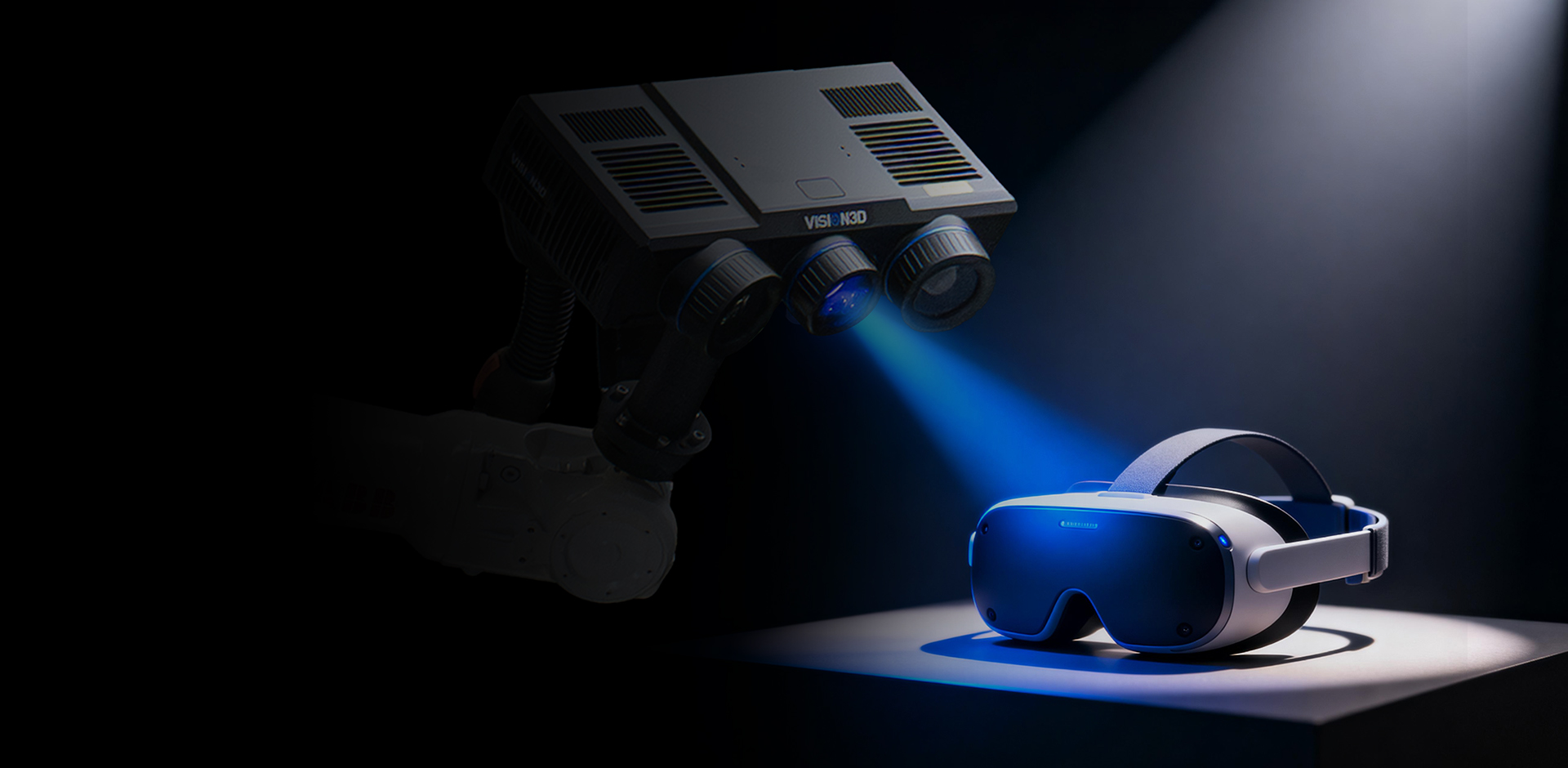

惟景三维自研的VisionInspect软件能够清晰展示测量产品的直观数据模型,AutoScan系列设备可针对批量零件进行自动化全检,针对3C领域的检测痛点,提供有效方案。

电子电器

我们的案例

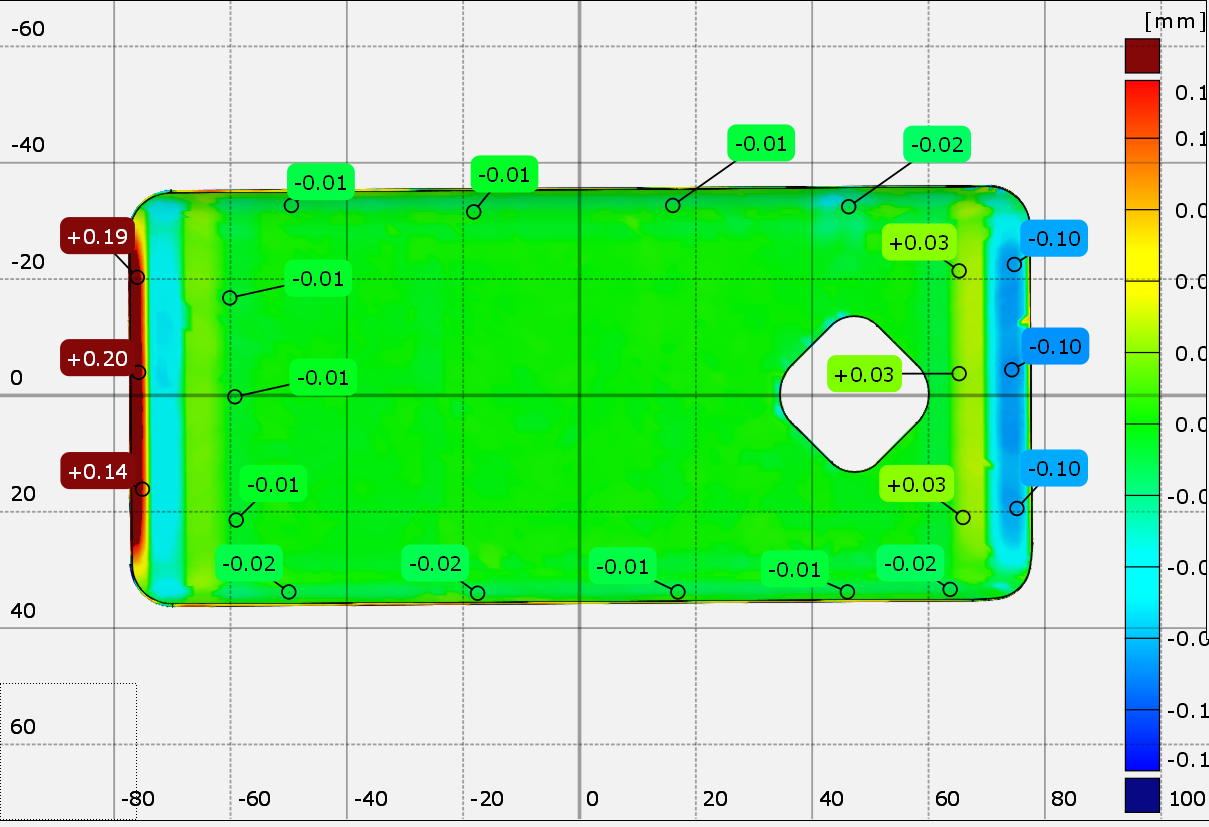

手机盖玻璃的三维检测

从原材料到成品,手机盖板玻璃要经过切割、磨边、真空锻造、钢化和丝网印刷等一系列工序。这些工序中的任何缺陷都可能导致产品质量不合格。例如,平整度差往往会导致触控反馈偏移或触感不均匀。圆形孔径的尺寸和位置偏差也会影响组装和功能。因此,三维尺寸检测已成为盖板玻璃组装前必不可少的工序。

常见问题

你们设备的测量精度是多少?

3D测量设备的精度通常分为单帧精度和体积精度(全局精度)。

单帧精度:根据传感器(扫描头)的硬件配置,对于中小型工件,我们的单次扫描精度可达到 0.005 毫米。

体积精度:对于大型部件,我们集成摄影测量系统进行全局框架控制,通常可保持 0.015 毫米的体积精度。

注:精度并非仅取决于设备本身,还与被测物体的材质、环境温度/湿度以及校准状态密切相关。我们将根据您具体的工件尺寸和公差要求,按照 VDI/VDE 2634 标准提供详细的报告。

不,这是光学跟踪测量技术的核心技术优势。我们的系统采用动态参考或光学跟踪技术。测量精度取决于光学传感器与工件(或目标标记框)之间的相对位置,而非机器人编码器的数值。机器人仅作为传感器的“载体”。其可重复定位精度(通常在±0.05毫米左右)仅影响测量路径的覆盖范围,并不参与最终的三维坐标计算。因此,机器人抖动或位移偏差不会降低测量精度。

关于目标标记:我们的系统支持特征跟踪技术,可对具有丰富几何特征的零件进行“无标记”测量。但是,对于大型工件或需要高重复性的批量检测,我们建议在夹具或零件上放置少量目标标记,以确保全局配准(拼接)的稳定性。

关于喷涂:得益于先进的蓝光技术和蓝光激光扫描算法,我们的设备展现出卓越的材料适应性。对于常见的金属冲压件、铸件和黑色塑料零件,无需喷涂消光剂即可获取高质量数据。仅在处理高镜面抛光或透明材料等特殊情况下才需要使用防反射涂层。

是的,但该系统包含补偿机制。

硬件稳定性:传感器结构采用热膨胀系数低的材料(如碳纤维)来最大限度地减少热变形。

动态自校准:系统实时监测温度。如果温度偏差超过设定阈值,软件会提示进行快速校准以抵消热漂移。

材料补偿:对于被测工件(例如钢或铝),系统可以根据材料的热膨胀系数进行数学补偿,将结果归一化到标准的 20°C 环境。

我们的系统设计旨在适应车间环境,但为了获得最佳计量性能,建议采取以下措施:

基础:无需专门的减震基础。该系统的动态参考功能可有效滤除低频至中频环境振动(例如叉车经过)。

照明:该系统采用窄带蓝光过滤技术,因此不受环境光影响。测量可在标准室内照明(低于 1000 勒克斯)下进行,但应避免阳光直射或高功率频闪灯。

温度:为获得最佳精度,建议实验室环境温度为 20 ± 2°C。车间使用时,建议温度范围为 10°C 至 35°C。相对湿度应保持在 30% 至 80% 之间,且无冷凝现象。

惟景三维

请告诉我们您的需求

如需了解更多关于我们三维视觉测量系统的信息,包括定制解决方案、软件集成和技术支持,请随时与我们联系。
