模块化测量系统，适用部件尺寸≤5000 mm大型和重型零件测量
AutoScan 5000 系列
AutoScan 5000系列面向大型及高度复杂的结构件，提供覆盖式自动测量与数字化检测的一体化解决方案，最大支持 5000mm的零件尺寸。该系列在机器人、转台、导轨及工作站布局等关键单元上均支持定制化组合，衍生出AutoScan 5110、5120、5210与5230四种型号，为不同应用场景提供高度适配的测量解决方案。
- 全域覆盖
- 分区测量
- 模块拓展
模块化测量系统，适用部件尺寸≤5000 mm大型和重型零件测量
AutoScan 5000 系列
AutoScan 5000系列面向大型及高度复杂的结构件，提供覆盖式自动测量与数字化检测的一体化解决方案，最大支持 5000mm的零件尺寸。该系列在机器人、转台、导轨及工作站布局等关键单元上均支持定制化组合，衍生出AutoScan 5110、5120、5210与5230四种型号，为不同应用场景提供高度适配的测量解决方案。

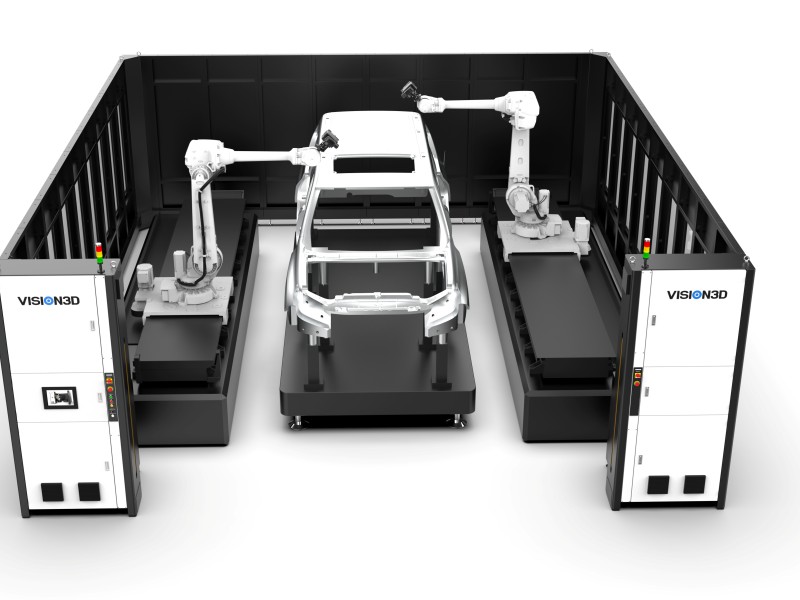

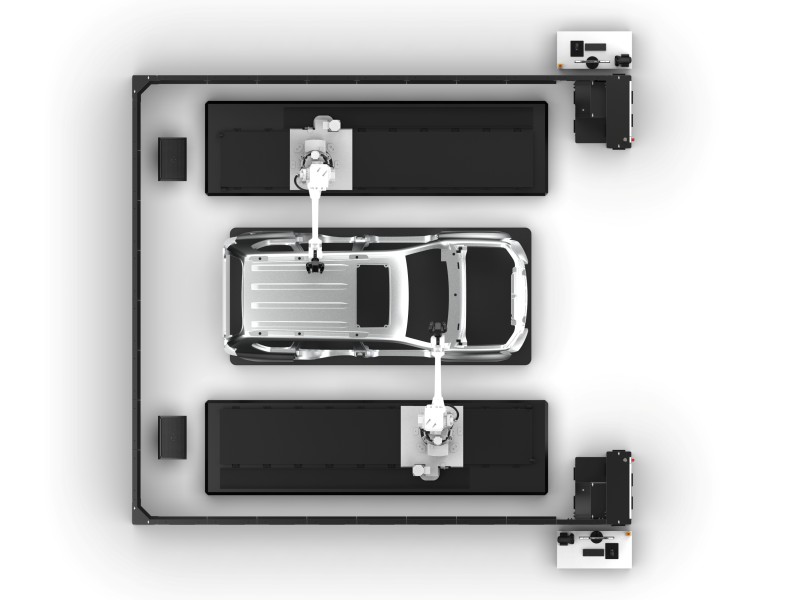

以AutoScan 5210为例，其“双机器人+双导轨”配置可实现白车身大型结构件的全域覆盖扫描，通过灵活配置扫描仪，可精准复原细小特征（孔、螺栓、边缘等），全面保证整车质量。
以AutoScan 5230为例，其“双机器人+三工作区”创新架构，支持中央协同测量与两侧独立作业同步进行，兼顾生产节拍与产线灵活性。
可快速切换夹具与工装，满足汽车侧围、车身、航空重工等多领域复杂检测需求，确保高端制造质量管控的精度与效率。
持双测头、双机器人、双导轨复式运行，数据自动拼接。内置智能调度系统，一键配置多机器人协同逻辑，操作门槛大幅降低
赋能全场景生产力
覆盖车身覆盖件、冲压件在线尺寸检测，0.2s 单帧采集适配高节拍产线，稳定输出可追溯测量数据。
复杂曲面零部件三维比对与形位分析，满足严苛计量精度与质量溯源要求。
结构件、外壳与治具快速三维扫描，支撑来料检验与过程质量管控。
型面磨损与几何偏差监测，缩短模具维护、换型与首件确认周期。
大型工件现场测量与装配核查，减少划线、复检工时，提升交付效率。
实验室与标准器校准场景，提供稳定、可重复的三维测量结果。
| 产品规格 | AutoScan 5110 | AutoScan 5120 | AutoScan 5210 | AutoScan 5230 |
|---|---|---|---|---|
|
零件最大尺寸 |
Ø 5000mm |
|||
|
零件最大重量 |
不限 |
|||
|
轴数 |
6+1 |
6×2 |
（6+1）×2 |
（6+1）×2 |
|
设备尺寸 |
5200×8600×2200mm |
9200×8600×2200mm |
7600×8600×2200mm |
14800×8600×2200mm |
|
开口宽度 |
4000mm |
3900+3900mm |
5600mm |
4000+4400+4000mm |
|
整机重量 |
4500kg |
6000kg |
6500kg |
8500kg |
|
电源 |
AC 380V（三相），50/60Hz |
|||
|
安装方式 |
地脚螺栓固定 |
|||
|
装卸方式 |
起重机 / 叉车 |
|||
|
兼容测头 |
PowerScan Pro 全系列 |
|||
我们为所有 PowerScan® 5M | 12M 设备提供全面的售后支持体系，包括一年保修和快速更换备件。我们经验丰富的技术团队可在线提供实时支持，协助您进行故障排除、校准和维护。每套系统均配备所有标准配件，例如校准靶标和连接线缆，可立即投入使用。所有扫描仪和软件在发货前均经过全面测试和校准，确保性能可靠、操作简便、设置时间短，让您能够专注于精准高效的检测工作流程。
工业计量 | 极速扫描
超高精度 | 极致细节
