汽车钣金件自动化测量检测的高效解决方案

在汽车制造领域，钣金件作为关键构成部分，占汽车整体比例高达 60%-70%。其尺寸精度直接决定了整车零部件的装配质量。然而，钣金件生产工艺复杂，需经历冲压变形、折弯扣边、弯曲成型等多道工序，这使得生产过程中极易出现表面不平整、变形开裂等问题。

钣金零件检测面临的挑战

>>工件特性挑战

钣金件形状不规则且刚性差，在定位、支撑和装夹过程中容易发生变形，这为检测前的准备工作带来极大困难。

>>孔位复杂多样

钣金件上存在大量不同类型的安装孔位，如螺纹孔、腰形孔、异形孔等，这些孔位的形状和空间分布复杂，增加了检测的难度。

>>表面反光干扰

钣金件表面的高亮反光区域会对测量光线产生干扰，导致测量数据不准确，影响检测结果的可靠性。

>>检测项目繁多

复杂的钣金件光型孔数量就可达几十甚至上百个，加上其他检测项目，传统检测方式难以高效完成。

>>卓越细节获取能力

凭借高达 0.008mm 的测量精度，配合精细的点云降噪与采样算法，能够清晰捕捉螺纹孔、螺柱等细微特征。在汽车发动机舱内复杂钣金件的检测中，对微小螺柱的尺寸和位置数据获取精准无误。

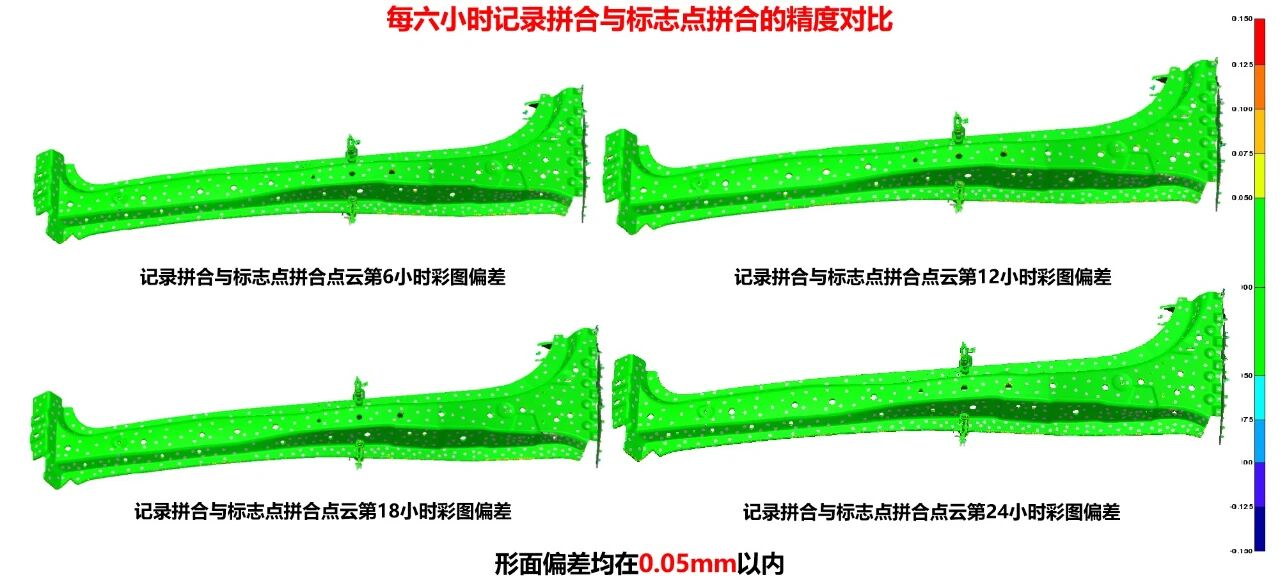

>>强大数据拼接功能

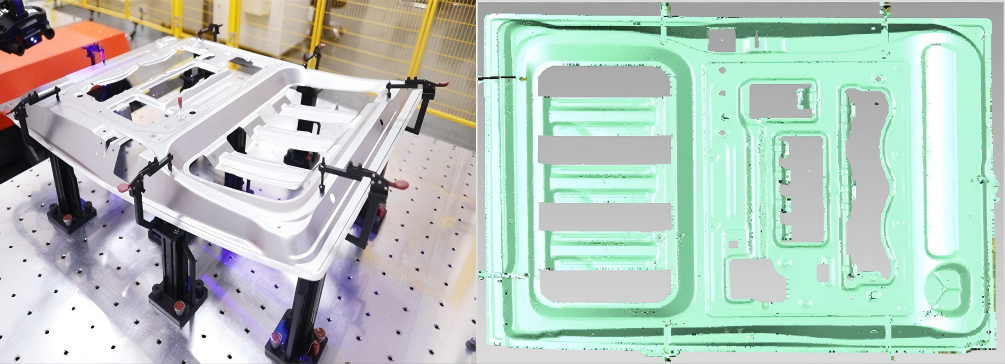

独特的无标志点拼合技术，使设备具备灵活的数据拼合能力，无论是生产线在线检测还是离线抽检，都能快速完成，无需繁琐的定位和拼接操作，大大提高了检测效率。

>>智能应对反光表面

采用智能曝光算法，无需对零件进行喷粉等预处理，就能获取高质量点云数据。这一优势在汽车外饰钣金件检测中尤为突出，既能保证检测精度，又能避免喷粉对零件表面的损伤。

>>稳定运行保障

内置智能控温功能，确保测头在长期使用过程中精度稳定，即使在高温、低温等复杂的车间环境下，设备也能持续稳定运行，保证检测的准确性和一致性。

精密检测应用

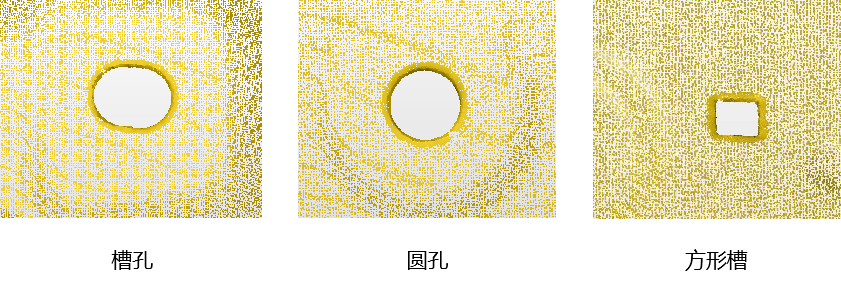

>>槽、螺柱、孔等检测

针对钣金件上形状不规则、空间位置复杂、分布间距小且有反光特性的槽孔及螺柱，惟景三维采用非接触式蓝光三维测量技术，不受狭窄、凹槽等复杂位置限制，多角度采集数据，结合点云处理算法，清晰呈现关键细节特征。

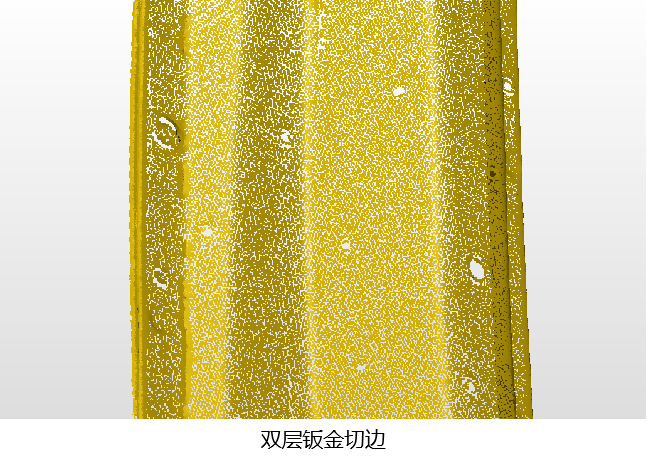

>>切边线检测

针对钣金件切边厚度薄、易反光、轮廓不规则的特点，面结构光 3D 测量头运用高性能测量算法，精准获取切边线尺寸数据，及时发现切边线不齐等质量问题，有效避免总成装配时出现间隙或干涉。

>>位置度、平行度、平面度等检测

通过检测软件将扫描数据与原始数模 CAD 进行拟合比对，能够直观清晰地显示钣金件的孔位、曲面偏差、切边偏差、形位公差等状况。同时，基于批量检测数据，可即时反馈产品质量问题并追溯根源，为质量改进与工艺优化提供有力的数据支持。

成功应用项目

目前，惟景三维已形成一套成熟的自动化蓝光三维测量检测方案，并成功应用于上汽通用五菱、安庆常庆汽车零部件有限公司等众多汽车制造链企业。该方案满足了汽车制造厂商对零件全尺寸检测、批量数据分析、数字化检测结果、综合成本控制等多方面的要求，助力企业严格把控整车生产质量，提升市场竞争力。
